一、工作原理

　　磁性遠傳變送器是由液位傳感器和轉換模塊組成的一體化液位變送器。液位傳感器是由一組安裝在不銹鋼管內的干簧管—電阻鏈構成，與磁翻板液位計或磁性浮球處于同一磁耦合系統中，當磁性浮子隨液位上下移動時，對應液位值的干簧管，受浮子內磁場的作用吸合時，電阻鏈阻值發生變化。通過轉換模塊將變化的電阻信號轉換成二線制4～20mADC標準信號，傳輸給計算機、調節器、液位顯示儀，從而達到控制、調節、顯示及報警的目的。

二、技術參數

　　測量范圍：300～8000mm

　　準確度：±20mm(絕對誤差)特殊要求：±10mm

　　回 差：±10mm

　　輸出信號：二線制4～20mADC

　　電源電壓：24VDC(本公司配套顯示儀表提供該電源)

　　負載能力：600Ω

　　功耗：〈1.0W

　　環境溫度：-40℃～80℃ 特殊要求：<180℃

　　防護等級：IEC IP65

　　防爆等級：本安型：ib II CT4 隔爆型：d IIBT4

　　遠傳距離：最大1Km，

　　敷設電纜其電容、電感最大值不超過0.2μF、5mH

　　接口螺紋：隔爆型M20×1.5內螺紋及其它

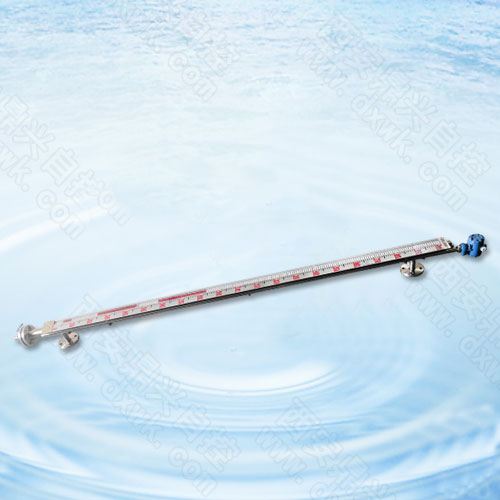

　　三、磁性遠傳變送器外形結構和安裝形式

　　殼體外形結構見圖1，該變送器由殼體，模塊，接

　　線端子和傳感主體連接管組成，變送器通過傳感主

　　體管捆綁于磁翻板液位計主體上，根據用戶的需要

　　還可以選用附加LED液晶表頭顯示。
