套筒補償器也叫旋轉接頭、旋轉補償器和熱力伸縮器，是熱流體管道的補償裝置，主要用于直線管道輔設后出現的軸向熱膨脹位移吸收補償，是一種直接安裝在任何輸送無腐蝕的單向或多向流體的管道之中的補償器。

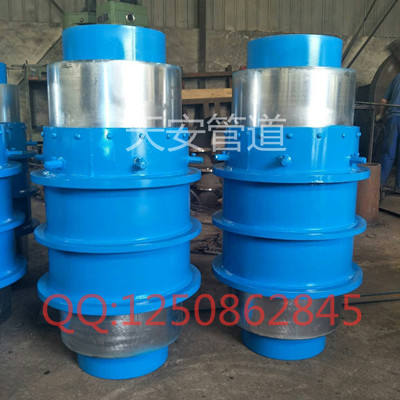

圖1  套筒補償器

適用范圍

主要用于架空管道的軸向補償，也可用于直埋管道，吸收溫差等引起的管道軸向伸縮，廣泛用于城鎮供暖、冶金、礦山、發電、石油、化工、建筑等行業。

產品特點

ZTB-B型直筒補償器采用優質成型填料+半固態密封油的復合密封結構，具有密封性能好，耐高溫，抗腐蝕，可帶壓堵漏的優點，可保證管道的長期穩定運行。

使用條件

套筒式補償器適用于介質工程壓力≤2.5MPa,介質溫度-40℃~600℃。

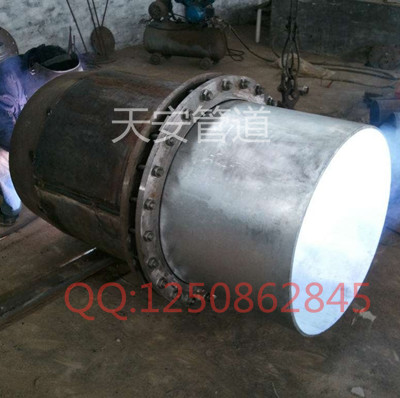

圖2  套筒補償器

套筒補償器的優勢

1、套筒補償器的使用壽命大，疲勞壽命與管道相當。滑動表面經特殊處理，在鹽水、鹽溶液等環境下耐腐蝕性能好，比奧氏體不銹鋼高50倍以上。同時，多年后因磨損導致密封效果減弱時，可再次緊固法蘭，增強密封性能，也可將螺栓松開，取下壓圈，再裝進一層或兩層密封環，壓緊壓圈，繼續使用。

2、套筒補償器對氯離子含量無要求，特別適用于介質或周圍環境氯離子超標的系統上。

3、套筒補償器分單向型和雙向型補償結構，雙向型特點是不論介質從補償器何端流入，其補償器兩端的滑動套筒總是自由滑動，達到雙向補償作用，增大補償量。

4、直埋型套筒補償器能直埋于地下，安裝時可不設置維修井，工程造價低。

套筒補償器使用與維修

1、管道運行中，補償器滑動套筒嚴禁受外界側向推力，應始終保證與管路軸向同心，并避免出現阻礙滑動套筒正常滑動的情況。

2、維修時應檢查密封裝置情況，及時旋緊螺栓，保證密封無泄露。

3、補償器滑動套筒表面腐蝕嚴重，旋緊螺栓后防泄露作用不明顯時，應考慮更換補償器。
