主要用途及適用范圍

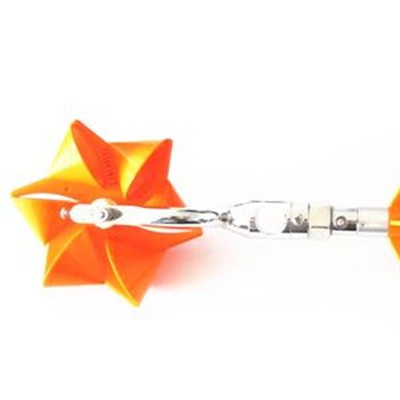

LB70 系列旋杯式流速儀是一種傳統型、垂直軸轉子式流速儀器，用于測量某一過水?dāng)嗝嬷蓄A(yù)定測點的時段平均流速，符合 GB/T11826-2002《轉子式流速儀》等相關國家標準，一般適用于低流速（如小型灌渠）的測量，亦可用于徑流實驗、水工實驗等。

 主要技術性能及參數

1） 旋杯回轉直徑： Φ130mm

2） 旋杯水力螺距 b： 70mm（理論值）

3） 起轉速度 v₀： 0.016m/s

4） 臨界速度 v_k： 約 0.13m/s（以實際檢定值為準。據統計分析，v_k 遠小于上述值。）

5） 測速范圍： 0.02m/s～2m/s

6） 輸出信號： 開關接點通斷信號

7） 信號數/轉子轉數： 1/1）（每 1 轉 1 個信號）

8） 開關接點容量： DC U≤24V   I≤120mA

9） 接點工作次數： 1×10⁷

10） 全線相對均方差 m： |m|≤1.5% （用于 v≥v_k 時）

11） 相對誤差 δ： |δ|≤5%（用于 v＜v_k 時）

12） 工作水體環境： 水溫 0℃～＋40℃，水深 0.1m～100m，懸移質含沙量≤1kg/m³

13）貯存環境： 溫度－25℃～＋55℃ 濕度≤90%

安裝

（1） 測桿安裝

LB70 系列旋杯式流速儀在淺水測流時，一般選用測桿安裝方式。測桿直徑 Φ20mm，每節長度 1m（用戶可根據實際需要確定測桿總長，選定節數）；測桿每 10cm 有數字標識，作為測深和流速儀安裝位置的標志；測桿上方有指針（方向標）以使流速儀對準流向。流速較高時，應安裝尾翼部件，以確保流速儀準確定向和穩定。

 建議測桿總長不超過 4m。

（2） 懸桿、懸索安裝

測點相對較深時，一般采用懸吊法測流，流速儀安裝于懸桿、懸索或鉛魚上。水深、流速相對較小時，多采用懸桿安裝；反之則采用懸索安裝。采用固定式懸桿時，應使流速儀對準流向。

使用及注意事項

流速儀的使用應嚴格按照SL443-2009《水文纜道測驗規范》、GB50179-93《河流流量測驗規范》及其它相關水文測驗規范的有關規定執行。

入水使用前，應進行以下工作：

（1） 靈敏度測試

1） 對準旋杯輕緩而均勻地吹氣，旋杯應能輕松起轉， 無卡頓現象（該項測試在很大程度上取決于使用者的實際經驗，應反復測試，熟練掌握，以便今后有所比較）

2） 快速撥轉（或急速吹轉）旋杯，應無急?，F(xiàn)象。

（2） 信號測試

使用計數器或音響器等進行測試，信號應準確、可靠。

（3） 裸露的信號接線處應用絕緣膠布或膠帶裹緊，以免 水體成為信號介質。

（4） 流速較大時，應安裝尾翼部件，以利定向和平衡。 使用懸索安裝時，應注意流速儀在水下的狀態，通過調整尾翼部件內部平衡螺釘?shù)奈恢?，保證流速儀縱軸線平行于水流方向（在水中處于水平狀態）。

（5） 檢查流速儀安裝各環節是否穩固。
